VTP ( Vlan Trunking Protocol )
VTP, Switch ’ler arası haberleşme protokolüdür. Genellikle büyük network ağlarında kullanılan bu yöntem, bütün vlan yapılandırmasının tek bir Switch üzerinden yönetilmesini sağlar. Bu Switch ‘e Server Switch adı verilir. Vlan protokollerini alacak olan Switch ler ise Client Switch lerdir.
Aşağıdaki görselde en üstteki cisco 2811 Router, “0” nolu 2960 Server Switch, altındaki “1” nolu Switch Client dır. Amacımız 24 adet Client ‘ın “1” nolu Client Switch üzerinde farklı networlere bölmek. Yani 12 ye kadar olan clientlar Switch in ilk 12 portuna geri kalan 12 client da diğer 12 portuna bağlanacak ve ip blokları farklı subnetlerde olacak…
Daha anlaşılabilir olması için resimlerdeki kodları açıklamaları ile birlikte ilgili resim altına yazıyorum

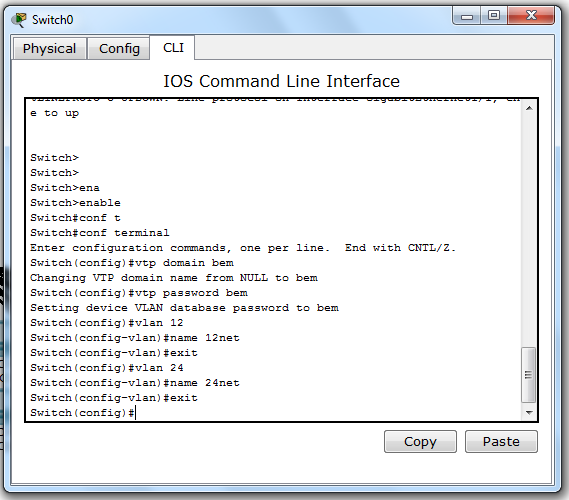

Öncelikle Server Switch de “bem” adında domain olurturduk ve domainimize yine “bem” isminde şifre verdik. Kodları Configuration mod da girmeyi unutmayın..
vtp domain bem (“bem” isminde domain oluşturduk )
vtp password bem ( Domine “bem” isminde şifre verdik)
Şimdi Vlan ları oluşturalım;
vlan 12 ( ilk 12 pc ye atayacağımız vlanı oluşturduk “vlan 12” )
name 12net ( vlan a isim verdik )
Aynı şekilde diğer vlan ımızıda oluşturuyoruz;
vlan 24 ( kalan 12 pc ye atayacağımız vlanı oluşturduk “vlan 24” )
name 24net ( vlan a isim verdik “24net” )

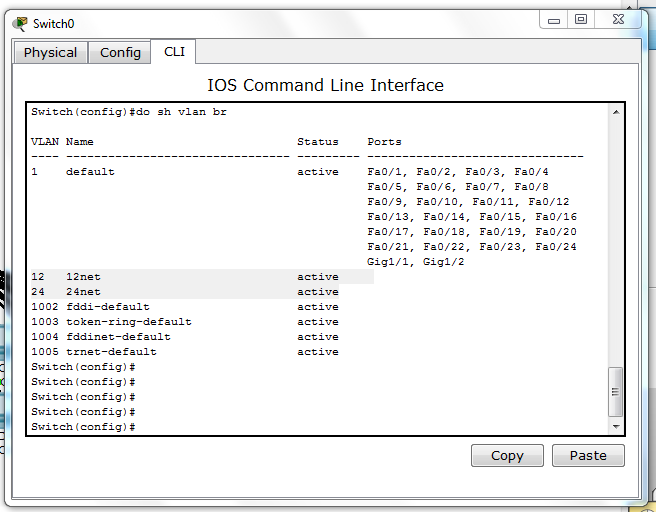

Kontrol etmek için Show komutunu kullanıyoruz.
do show vlan br
bu komutu config. Mod da kullanabilmemiz için başına “do” komutunu ekledik.
Vlanlarımızın ikisi de gelmiş 12net ve 24 net. Artık server Switch e bağlanacak bütün Client Switch ler bu vlan ları otomatik tanıyacak. Ama önce trunk portlarımızı atamız gerek.

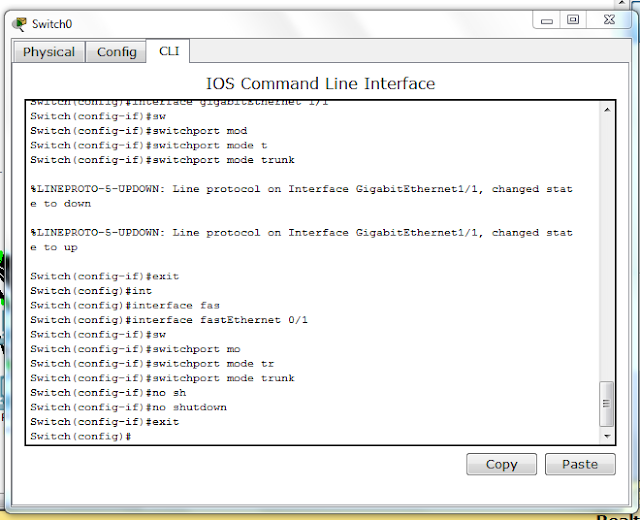

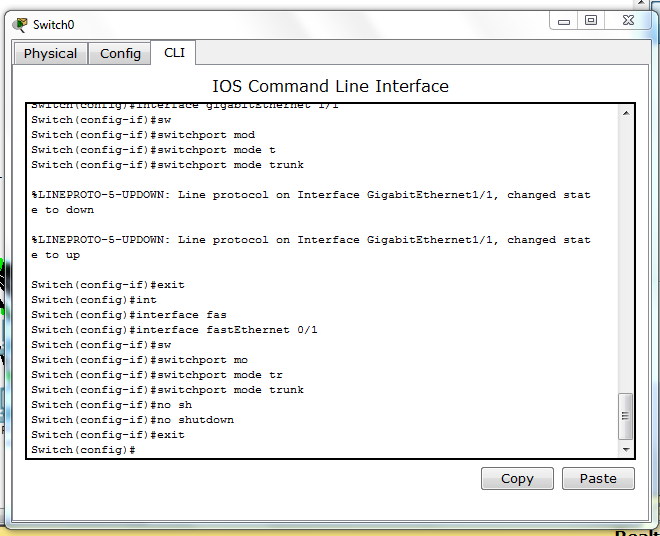

Switch ler aralarından gigabitethernet ile bağlılar. Yukarıdaki resimde gördüğünüz gibi Server Switch in gigabitethernet 1/1 bacağına trunk atadık.
interface gigabitethernet 1/1 ( etherneti seçtik )
switchport mode trunk ( trunk modu atadık )
Router e bağlı olan bacağındada trunk atıyoruz. 0/1 bacağı bağlı.
interface fastethernet 0/1
switchport mode trunk
son olarak trunk mod a aldığımız port ları açalım..
no shutdown ( pasif olan portlar aktif hale geldi )

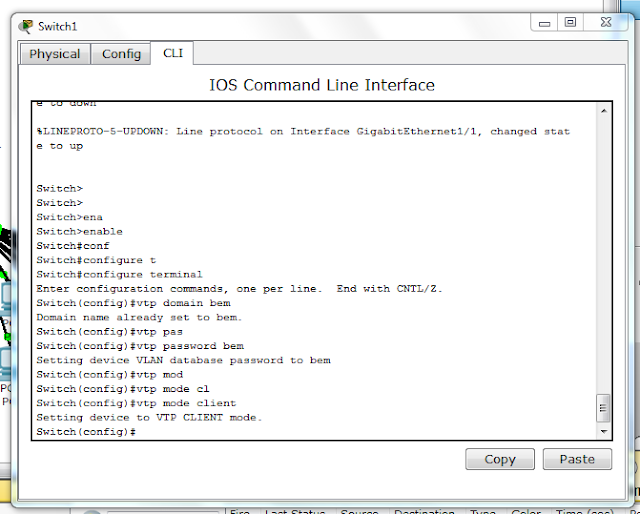

Server Switch tarafındaki ayarlamalarımız bitti. Şimdi Client Switch deki kuralları giriyoruz.Yukarıdaki resimde de gördüğünüz gibi Switch 1 configurasyon ayarları yer alıyor…
Öncelikle Switch ‘imizi Server Switch de oluşturduğumuz domaine dahil ediyoruz..
vtp domain bem
vtp password bem
Domaine aldık… Şimdi mod belirliyoruz..
vtp mode client ( Switch in modunu ayarladık )

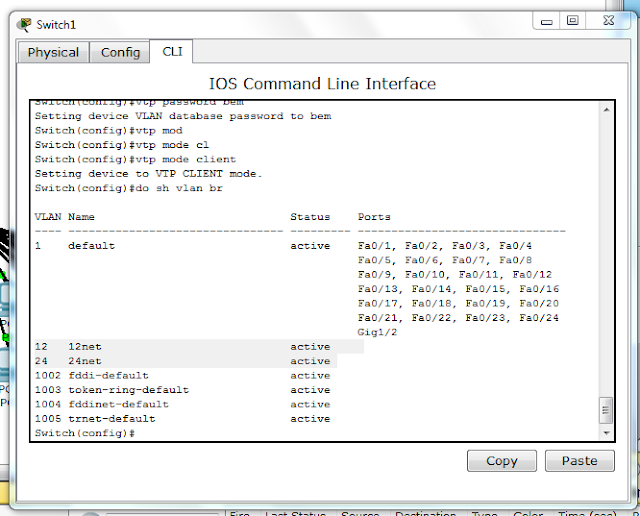

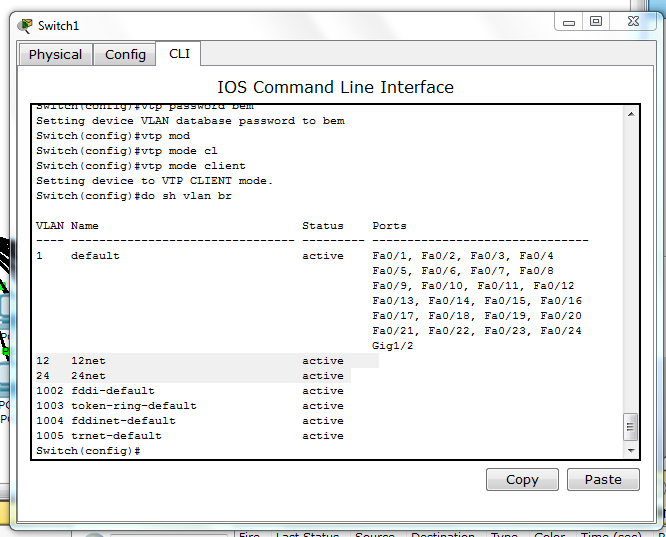

Aşağıdaki resimde de gördüğünüz gibi server Switch üzerinde oluşturduğumuz vlan12 ve vlan 24 client Switch imize aktarıldı..
lan 12 ve Vlan 24 otomatik olarak server Switch üzerinden client Switch e geldi..
Şimdi otomatik aldığımız vlan ları ilgili portlara atıyoruz. Vlan12 12. porta kadar. Vlan24 13 ile 24. port arası….
interface range fastethernet 0/1-12
switchport Access vlan 12
switchport mode Access
Geri kalan portları ayarlayalım..
interface range fastethernet 0/13-24
switchport Access vlan 24
switchport mode Access

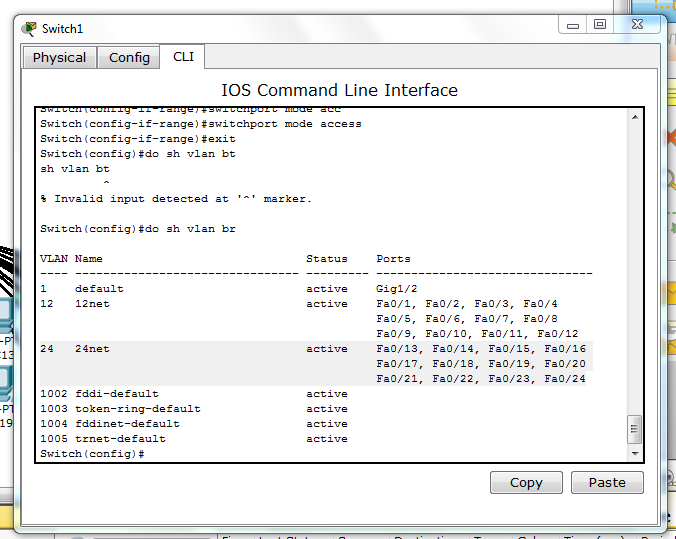

Vlan larımız portlarına atandı….
Geldik Router kısmına… Şimdi asıl iş router de bitiyor.. Tek porttan 2 ayrı network alacağız. Tek interface ‘i 2 ayrı subinterface ‘e ayırıyoruz ( dot1q )
Router in server Switch e bağlı olan bacağına, yeni 0/0 interface ‘ine dot1q protokolünü girelim….
interface fastethernet 0/0.1
encapsulation dot1Q 12
ip address 192.168.1.1 255.255.255.0
Exit diyerek confg. Moduna geçiyoruz ve diğer subinterface ‘imizi veriyoruz
interface fastethernet 0/0.2
encapsulation dot1Q 24
ip address 192.168.2.1 255.255.255.0
Sonra 0/0 baçağını up konuma getiriyoruz.
no shutdown
Ve son olarak DHCP pool larımızı oluşturuyoruz çünkü ortamda DHCP sunucu yok ve pc lerin otomatik ip almasını istiyoruz..
Yine codnfg. Moda da
ip dhcp pool 12net ( 12net isimli vlan12 ye pool atadık )
default-router 192.168.1.1 ( subinterfacenin ağ geçidini belirledik )
network 192.168.1.0 255.255.255.0 ( ve networkümüzü belirledik )
Aynı işlemleri diğer subinterfacemiz içinde yapıyoruz…
ip dhcp pool 24net ( 24net isimli vlan24 ye pool atadık )
default-router 192.168.2.1 ( subinterfacenin ağ geçidini belirledik )
network 192.168.2.0 255.255.255.0 ( ve networkümüzü belirledik )
Artık pc lerimizi gözlemleyebiliriz…
Switch1 in 1. portuna bağlı olan PC1 192.168.1.8
2. portuna bağlı olan PC24 192.168.2.2
